Produkte > Belüfter

Belüfter

Belüfter in der Wasser und Abwassertechnik werden zum Einbringen von Gasen in das flüssige Medium verwendet.

In der Wassertechnik werden zwei verschiedene Typen von Belüftern grundsätzlich unterschieden:

Oberflächen- Belüfter
Boden- Belüfter

Der Oberflächenbelüfter besteht aus:

Motor
Getriebe
Belüfter mit Welle

Somit weist dieser sehr wenige Teile auf die einer Wartung bedürfen oder beschädigt werden können.

Der Kreiselbelüfter garantiert über Jahrzehnte hinweg einen konstanten Sauerstoffeintrag (bis 2,6 kgO2 / kWh) bei gleichbleibendem, niedrigem Energieverbrauch und weitest gehender Wartungsfreiheit.

Die nachweisliche Lebensdauer der Maschinen beträgt ca. 35 – 50 Jahre.

Der AstrumAer Oberflächenbelüfter ist das Ergebnis jahrzehntelanger Erfahrung und kontinuierlicher Weiterentwicklung in der Belüftertechnik. Hierdurch wurde die neueste und leistungsfähigste Generation von Oberflächenbelüftern in offener Bauweise geschaffen. Der AstrumAer wurde auf den maximalen Sauerstoffeintrag bei minimalem Energiebedarf konzipiert. Durch das Design wird die absolute Störungsfreiheit durch zopfbildende Stoffe im Wasser und die optimale Durchmischung des Beckeninhalts erreicht. Dieses wurde durch die hydrodynamische Gestaltung und Anordnung der Schaufeln, die eine Minimierung der Verluste zwischen AstrumAer und Wasser folge tragen, erreicht.

Die Form und Ausbildung der Belüfterplatte wurde optimal auf das natürliche Spritzverhalten des Wassers angepasst.

Das alles garantiert einen jahrzehntelangen, störungsfreien, energie- und

wartungsarmen Betrieb des AstrumAer.

Die Einsatzgebiete sind u. a.:

Biologie im Klärwerk
Schlammbelüftung
Belüftertank
Seebelüftung
Bay Belüftung

Besonderheiten Funktionsweise Daten Anschauungsmaterial

Konstanter Sauerstoffeintrag bei gleichbleibendem Energiebedarf über Jahrzehnte
Unempfindlich gegen Schlamm und Sinkstoffe
Unempfindlich gegen Schweb- und Schwimmstoffe
Wartungsfreiheit
Hoher Sauerstoffeintrag
Einmischen von Granulaten oder Flüssigkeiten in das Medium
Hohe Laufruhe
Geringe Schwingungen
Niedriges Gesamtgewicht
In vorhandene Becken einsetzbar
Einfache Nachrüstung

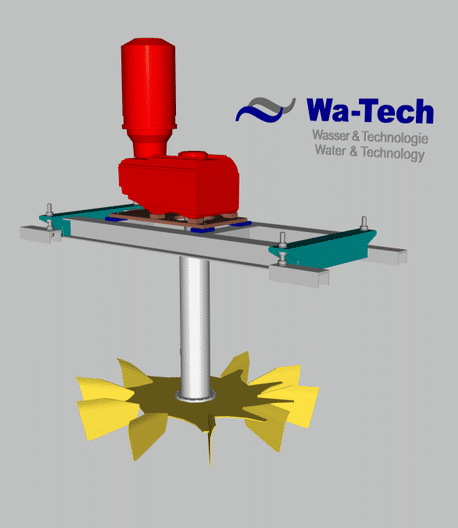

Der AstrumAer Belüfter ist über die Antriebswelle mit dem Getriebemotor verbunden. Der Belüfter selber befindet sich an der Wasseroberfläche und rotiert, beim belüften, mit 40-90 Upm.

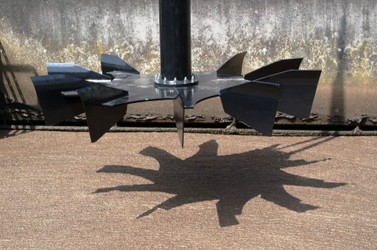

Die besondere Blattform garantiert ein hervorragendes Spritzbild mit feiner Tröpfchenbildung. Der große, regelbare Spritzbereich (360°) mit seinen feinsten Tröpfchen unterstützt den Sauerstoffeintrag in das Wasser wesentlich.

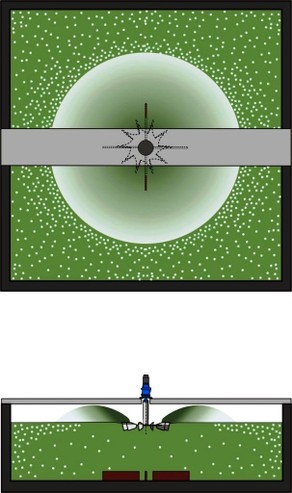

Durch die hohe, saugende Förderleistung der Belüfterplatte und der speziell geformten Blättern wird eine besonders gute Durchmischung des gesamten Beckens oder Behälters erreicht.

Der extrem große Durchmesser der Belüfterplatte, gemessen zum Durchmesser des Belüfters, garantiert eine hohe axiale Strömung, die unter anderem den Rundlauf unterstützt und eine vibrationsfreies Arbeiten garantiert.

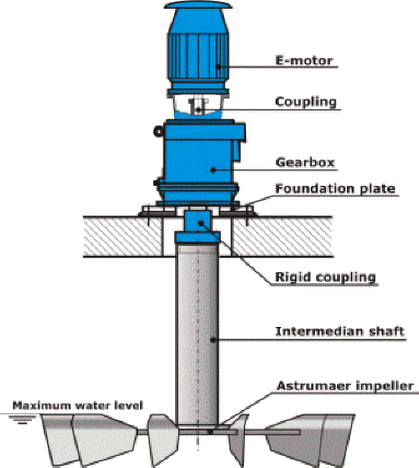

Der Belüfter besteht aus einem Getriebemotor, der Zwischenwelle und dem Belüfter.

Die Abgangsdrehzahl des Getriebemotors beträgt 40 bis 90 U/Min.

Die Zwischenwelle wird so ausgelegt, dass die Belüfterplatte des AstrumAer im Wasser eingetaucht ist.

Hierdurch und durch die Form und Anordnung der Blätter wird ein sehr feines, großes und kreisförmiges Spritzbild erzeugt.

Durch die kleinen Tröpfchen, die sich sehr lange Zeit in der Umgebungsluft befinden und die eine sehr große Oberfläche aufweisen, bezogen auf das Volumen, ist ein sehr hoher Sauerstoffeintrag und –ertrag garantiert. Zusätzlich wird dies durch die Turbulenzen an der Wasseroberfläche und das kontinuierliche Umwälzen des Beckeninhaltes durch den Belüfter unterstützt und das Absetzen der Sinkstoffe vermieden.

Die eingetauchte Belüfterplatte des AstrumAer erzeugt einen niedrigen und kontrollierten Wasserdruck, der einen stabilen und vibrationsfreien Betrieb gewährleistet. Zusätzlich wirken die geringen Auftriebskräfte dem „Aufschwimmen“ des Belüfters entgegen.

Der AstrumAer ist so ausgebildet, dass ein Verstopfen unter keinen Umständen, auch in Rohabwasser, auftreten kann.

Der AstrumAer eignet sich für alle Belüftungen wie z. B. Belüftungskanäle, komplette Umwälzbecken oder Schlammteiche. Sowohl in kommunalen als auch in industriellen Abwasseranlagen hat sich der Belüfter bestens bewährt

Überschlägige Leistungsbestimmung zum Einmischen

Beckendimension: Breite : Höhe = 4 : 1

Sauerstoffeintrag: Standard

Leistungseintrag: 20 W/m³

Bsp.: Um ein Becken mit den Maßen (BxTxH) 15m, 4m, 12m und dem daraus resultierenden Volumen von 720m³ zu belüften, wird eine Leistung von 14,4kw benötigt.
