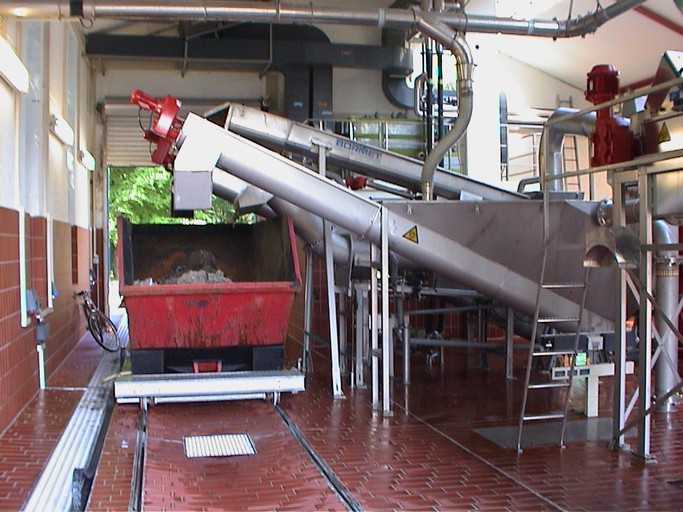

Sedimentabscheider zum Abscheiden und Trennen von leicht sedimentierbaren Stoffen
(z. B. Sand) aus Flüssigkeiten (z. B. Wasser) und zum Austragen in einen Container oder
weiterführende Fördereinrichtungen.
Der Sedimentabscheider besteht aus einem Absetzbehälter und einer integrierten wellenlosen
Austragsspirale.
Das Sand-Wasser-Gemisch wird über einen Zulaufstutzen in den Behälter so eingeleitet,
daß die sedimentierbaren Stoffe auf dem Behälterboden absinken. Das Wasser und die
Schwimmstoffe steigen im Behälter auf und fließen über eine U-förmig angeordnete
Überlaufrinne und einen Ablaufstutzen wieder ab. Die Spirale ist im Unterwasserbereich
teilweise abgedeckt, so daß sich die Schwimmstoffe nicht mit dem auszutragenden Sediment
vermischen. Der Trog des Spiral-Bodenförderers ist mit Verschleißschienen ausgerüstet.
Im Unterwasserbereich sind keinerlei Lager oder Dichtungen. Aus Hygienegründen
ist der gesamte Trog und der Spiralförderer mit geschraubten Deckeln abgedeckt.
Im hinteren Bereich der Überlaufrinne ist ein klappbarer Deckel zur Inspektion der
im Betrieb befindlichen Maschine.
